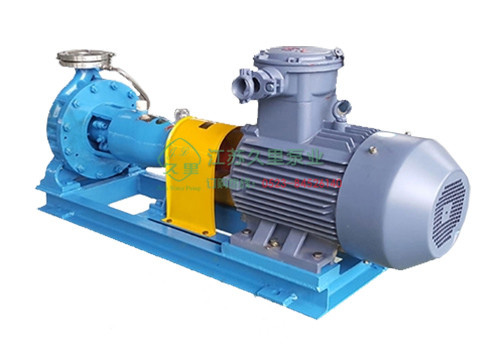

JYH型化工流程泵

日期：2018-10-15 瀏覽：8884

一、JYH型化工泵性能范圍（按設計點）
流量： Q 1.6-1500m3/h
揚程： H 5-125m
工作壓力： P 小于等于 1.6MPa
工作溫度： t -20 ～ +150 攝氏度

二、JYH型化工泵適用行業

氯堿、純堿工業；醫學、化肥、農藥；石油化工、化纖、造紙工業；染料工業；環保工程及水處理系統。

三、JYH型化工泵結構形式

臥式后開門結構，泵頭與電機采用聯軸器連接，安裝在底板上，葉輪為后開式，三只軸承，軸封采用外裝式機械密封，設有冷卻裝置，軸承體的
油位用油鏡觀察；結構緊湊合理。該泵在泵體上鑄有支腳，可承受來自管路的荷載并直接傳給基礎，這樣泵轉子不會因泵承受荷載而產生彎曲，
從而保證了承載和機械密封具有最佳的使用壽命。維修時不需將與泵體相連的管路打開，只要打開托架與泵體的螺栓，將兩者分開就可維修葉輪
和機械密封，簡易方便。
泵的旋轉方向：從電機端朝泵看，順時針方向旋轉。　

四、JYH型化工泵特點

該系列泵是我公司引進國外先進技術研制而成,可輸送含有固體顆粒，易結晶的介質，耐溫、耐腐、無堵塞。材質可根據具體工況選擇。

五、密封型式

機械密封或填料密封。

六、JYH型化工流程泵性能參數


型號	泵額定轉速n=2900r/min					泵額定轉速n=1450r/min
	流量	揚程	汽蝕余量	效率	介質比重為1.35時配用電機功率及型號	流量	揚程	汽蝕余量	效率	介質比重為1.35時配用電機功率及型號
	m3/h	m	m	%	介質比重為1.35時配用電機功率及型號	m3/h	m	m	%	介質比重為1.35時配用電機功率及型號
JYH32-160	7.5	34.5	2	62	Y112M-2 4KW	3.75	8.6	2	49	Y90S-4 1.1KW
	12.5	32	2			6.3	8	2
	15	30	2.5			7.5	7.5	2.5
JYH32-200	7.5	51.8	2	51	Y132S2-2 7.5KW	3.75	12.9	2	47	Y90L-4 1.5W
	12.5	50	2			6.3	12.5	2
	15	48	2.5			7.5	12	2.5
JYH32-250	7.5	82	2	40	Y160M2-2 15KW	3.75	20.5	2	37	Y100L1-4 2.2KW
	12.5	80	2			6.3	20	2
	15	78.5	2.5			7.5	16.2	2.5
JYH40-160	15	34.2	2	63	Y132S2-2 7.5KW	7.5	8.55	2	60	Y90L-4 1.5W
	25	32	2			12.5	8	2
	30	30	2.5			15	7.5	2.5
JYH40-200	15	53.2	2	60	Y160M1-2 11KW	7.5	13.3	2	57	Y100L1-4 2.2KW
	25	50	2			12.5	12.5	2
	30	47.6	2.5			15	11.9	2.5
JYH40-250	15	81.2	2	50	Y180M-2 22KW	7.5	20.3	2	48	Y100L2-4 3KW
	25	80	2			12.5	20	2
	30	78.4	2.5			15	19.6	2.5
JYH40-315	15	126.8	2	50	Y200L2-2 37KW	7.5	32.4	2	45	Y132S-4 5.5KW
	25	125	2			12.5	32	2
	30	124	2.5			15	31.7	2.5
JYH50-160	30	36	2	73	Y160M1-2 11KW	15	9	2	70	Y90L-4 1.5KW
	50	32	2.3			25	8	2.3
	60	28.4	3.3			30	7.2	3.3
JYH50-200	30	55.2	2	72	Y160L-2 18.5KW	15	13.5	2	70	Y100L1-4 2.2KW
	50	50	2.5			25	12.5	2
	60	45.2	3.2			30	11.5	2.5
JYH50-250	30	84	2.5	64	Y200L2-2 37KW	15	21	2	59	Y112M-4 4KW
	50	80	2.5			25	20	2
	60	75	2.5			30	18.8	2.5
JYH50-315	30	128	2.5	60	Y280S-2 75KW	15	32.5	2	58	Y132M-4 7.5KW
	50	125	2.5			25	32	2.5
	60	123	3			30	31.5	3
JYH65-160	60	37	3.8	74	Y180M-2 22KW	30	9.25	3	68	Y100L1-4 2.2KW
	100	32	4.3			50	8	3.4
	120	28	5			60	7	3.7
JYH65-200	60	56	3.4	73	Y200L2-2 37KW	30	14	2.5	73	Y112M-4 4KW
	100	50	3.9			50	12.5	2.5
	120	44	5.2			60	11	3
JYH65-250	60	88	30	71	Y250M-2 5.5KW	30	22	2.5	67	Y132S-4 5.5KW
	100	80	3.6			50	20	2.5
	120	74	4.5			60	18.5	3
型號	泵額定轉速n=2900r/min					泵額定轉速n=1450r/min
	流量	揚程	汽蝕余量	效率	介質比重為1.35時配用電機功率及型號	流量	揚程	汽蝕余量	效率	介質比重為1.35時配用電機功率及型號
	m3/h	m	m	%	介質比重為1.35時配用電機功率及型號	m3/h	m	m	%	介質比重為1.35時配用電機功率及型號
JYH65-315	60	132	2.8	66	Y280S-2 75KW	30	33.5	2	62	Y160M-4 11KW
	100	125	3.2			50	32	2
	120	119	4.2			60	30.5	2.5
JYH80-160	130	16	4.7	76	Y180M-2 22KW	65	4	2.5	70	Y112M-4 4KW
	150	22	5.3			70	5	2.8
	160	26	5.8			75	8	3.5
JYH80-200	110	26	4.5	79	Y225M-2 nbsp; 45KW	65	9	2.5	73	Y160M-4 11KW
	130	26	5			75	11	2.9
	150	38	5.8			80	12	3.6
JYH80-250	130	47	3.7	80	Y280M-2 90KW	70	11	2	78	Y160L-4 15KW
	150	55	4.5			85	17	2.3
	180	75	5.5			90	19	3
JYH80-315	150	75	4	76.5	Y315M1-2 132KW	70	18	2.5	72	Y180M-4 18.5KW
	160	100	4.5			85	25	2.5
	200	130	5			100	32	3
JYH80-400						75	30	2.5	63	Y225S-4 37KW
						90	40	2.5
						100	50	3
JYH100-200	150	61	4.5	81	Y250M-2 55KW	60	15.3	2.5	80	Y132M-4 7.5KW
	200	50	5			100	12.5	2.9
	240	41	5.8			120	10.3	3.6
JYH100-250	120	90	3.7	81.5	Y280M-2 90KW	60	22.5	2	75	Y160M-4 11KW
	200	80	4.5			100	20	2.3
	240	73	5.5			120	18.3	3
JYH100-315	120	132.5	4	75.5	Y315M1-2 132KW	60	33.5	2.5	72	Y180M-4 18.5KW
	200	125	4.5			100	32	2.5
	240	120	5			120	30.5	3
JYH100-400						60	52	2.5	70	Y225S-4 37KW
						100	50	2.5
						120	58.5	3
JYH125-250						120	23	2.5	84	Y180L-4 22KW
						200	20	2.8
						240	18	3
JYH125-315						120	35.6	3	79	Y225S-4 37KW
						200	32	3.5
						240	29.4	4
JYH125-400						120	55.8	3	74.5	Y280S-4S 75KW
						200	50	3.5
						240	47	4
JYH150-250						240	23	3	85	Y225M-4 45KW
						400	20	3.5
						460	18	4
泵型號	泵額定轉速n=2900r/min					泵額定轉速n=1450r/min
	流量	揚程	汽蝕余量	效率	介質比重為1.35時配用電機功率及型號	流量	揚程	汽蝕余量	效率	介質比重為1.35 時配用電機功率及型號
	m3/h	m	m	%	介質比重為1.35時配用電機功率及型號	m3/h	m	m	%	介質比重為1.35 時配用電機功率及型號
JYH150-315						240	35.6	3	82.5	Y280S-4 75KW
						400	32	3.5
						460	29.4	4
JYH150-400						240	55.8	3	80	Y315S-4 110KW
						400	50	3.5
						460	47	4
JYH150-500						340	50	3.5	78	Y315M2-4 160KW
						360	65	4
						400	70	4.3
JYH200-250						500	10	3.5	85	Y225S-4 37KW
						540	11	4.2
						600	12	4.5
JYH200-315						500	13	4.5	83.5	Y280S-4S 75KW
						600	20	4.5
						650	24	5
JYH200-400						500	40	4.5	84	Y315M2-4 18.5KW
						550	45	4.8
